水環式真空泵系統在運行中工藝是怎樣的？

答:工藝過程見圖1。

(1)氣體由管路11經閥門2進入水環式真空泵1，然后經彎管10排至水箱3中。帶水的氣體在汽水分離器中進行分離后才能經閥門9送到需要的地方去，水則積留在箱內。

(2)分離器內設有自動浮子開關4,當箱內水積聚多了，水位升高時，浮子就升起，放水閥即自動打開，水就沿管2流出；當水位降低時，浮子落下，放水閥自動關閉，水即停止流出，由此保持箱內所需要的水位。

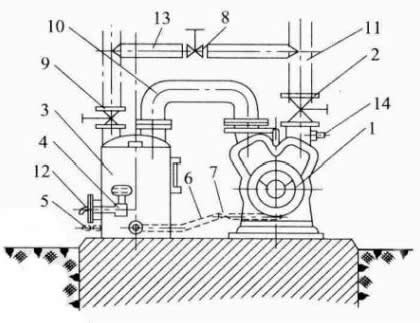

 圖1  2BV型水環式真空泵系統圖

1—2BV型水環式真空泵;2—進氣管閥門;3—水箱;4—自動浮子開關;5—冷卻水供水管線;

  6—回水管;7—調節水量閥門;8—調節閥;9—排氣管閥門;10—進水

    箱彎管;11—進氣管線;12—溢水管;13—排氣管;14—真空調節閥

(3)水環式真空泵內水環的用水由水箱經回水管3供給，由閥7調節水量大小。

(4)水環式真空泵在工作過程中會產生很多熱量，循環幾次水就變熱了，因此分離器的底部沿管5不斷地供給冷水，以補充放掉的熱水并起冷卻作用。
